Характеристики

Надежность, проблемы и ремонт двигателя

Первое с чем стоит разобраться – это аббревиатура «D4D» (и да, там нет дефиса, там значок стрелки или струи форсунки): D4 — прямой впрыск от Toyota, а вторая D — Diesel.

В 1999 года компания Toyota представила свой первый турбодизель с топливной системой Common Rail – 1CD-FTV. Мотор имеет 16-ти клапанную алюминиевую DOHC головки блока без гидрокомпенсаторов, регулировка тепловых зазоров выполняется подбором шайб разной толщины.

В движение механизм газораспределения приводит ремень, ресурс которого по заводу изготовителю составляет 150 000 км. Блок цилиндров выполнен из чугуна, без гильз.

1CD-FTV получил систему подачи топлива на пьезоэлектрических форсунках, с ТНВД рассчитанном на давление 1350 бар, основу топливной системы составляют компоненты от Denso.

Модификации

Нужно понимать, что как таковых модификаций у мотора 1CD-FTV не существует, однако его характеристики и некоторые компоненты отличаются в зависимости от года выпуска. Условно существует следующее деление:

1. С 1999 по 2003 применялся ТНВД Denso HP2 рассчитанный на давление 1350 бар и четырехконтактные форсунки (при ремонте ничего прописывать не нужно).
2. С 2003 по 2009 применялся ТНВД Denso HP3 рассчитанный на давление 1800 бар и двухконтактные форсунки, на которые нанесены QR-коды с корректировочными данными (величинами поправки), прописываемыми при ремонте.

Ещё одно отличие, это наличие балансирных валов на модификации мотора 1CD-FTV для Toyota Previa.

Проблемы и недостатки

Основным недостатком мотора 1CD-FTV является плохая ремонтопригодность ввиду того, что отсутствуют ремонтные размеры блока цилиндров и ремкомплекты форсунок Denso, которые появились только после 2012 года. Кроме этого, балансирные валы могут быть причиной сильной вибрации мотора.

Регулировку зазоров клапанов нужно проводить каждые 100 тыс. км. Замену ремня ГРМ – каждые 100 — 150 тыс. км. Регламента по замене свечей накала нет, но в среднем они ходят 60 — 100 тыс. км. Форсунки способны ходить не менее 200 тыс. км. Срок службы турбины и ТНВД очень большой и может превышать 300 тыс. км. Стоит отметить, что мотор 1CD-FTV крайне надёжен и при грамотном обслуживании не требует ремонта вплоть до 200 тыс. км.

Тюнинг двигателя

Чип тюнингом (TunningBox) можно получить порядка 140 л.с. и 300 Н·м. На ресурс фактически не влияет. Но в общем плане тюнинг 1CD-FTV нецелесообразен.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

Автор материала: Беляев Александр

The post 1CD-FTV first appeared on MOTORSWIKI.

Характеристики

Надежность, проблемы и ремонт двигателя VW EA896

Моторы серии EA 896 начали ставить на автомобили Volkswagen Group с конца 2003 года. Они заменили собой EA330. В основе двигателей лежит V-образный чугунный блок с углом развала 90° и с балансирным валом, коленвал с ходом поршня 91.4 мм, шатуны длинной 143.1 мм и поршни с компрессионной высотой 46.3 мм.
В 2004 году на основе 3-литрового мотора был создан 2.7 TDI путем установки короткоходного коленвала (83.1 мм).

Все моторы серии EA 896 имеют две 12-ти клапанные алюминиевые DOHC головки блока с гидрокомпенсаторами.

В движение механизм газораспределения приводят цепи, ресурс которых завод изготовитель не заявляет.

EA 896 получил систему подачи топлива по типу Common rail на пьезоэлектрических форсунках, с ТНВД Bosch рассчитанном на давление 1800 бар.

В 2015 году случился скандал в США. ПО дизельных автомобилей VW Group во время проведения тестов определяло, что автомобиль стоит на стенде неподвижно потому, что не все его колеса вращались, и, корректируя подачу топлива, в десятки раз занижало количество вредных газов выбрасываемых в воздух. Хоть основу скандала составляли малообъемные дизеля. Моторы серии EA 896 тоже грешили подобными ухищрениями, поэтому верить в показатель Евро 5 не стоит.

Модификации двигателя ЕА 896

Нужно понимать, что в линейку моторов EA 896 входит огромное количество модификаций (более 30), делящихся на два поколения: 1 поколение или G1 с индексами А и В (3-х буквенные), 2 поколение или G2 (EVO) с индексом С (4-х буквенные):

1. Объемом 2698 куб.см: BPP, BSG, CAMA, CAMB, CANA, CANB, CANC, CAND, CGKA, CGKB.
2. Объемом 2967 куб.см: ASB, BKN, BKS, BMK, BNG, BUG, BUN, CAPA, CARA, CARB, CASA, CASB, CASC, CATA, CCLA, CCWA, CCWB, CDYA, CDYB, CDYC, CEXA, CEXB, CMHA, CPNA, CPNB.

Главным отличием второго поколения моторов является переход с ТНВД системы Bosch CP3 на Bosch CP4, которая позволяет развивать максимальное давление в рампе до 2000 бар. Также был изменен весь впуск с новым впускным коллектором, доработаны головки, где изменено охлаждение, впускные/выпускные каналы и много чего другого. На втором поколении вместо изменилось положение цепей ГРМ, модифицировался клапан EGR, турбина Garrett GTB2260VK (3.0 Tdi) для топовой версии и Garrett GT2256V для остальных 3.0 TDI. Также добавился overboost, с возможностью кратковременно добавить до целых 13 л.с.
На 2.7-литровых применялась турбина Garrett GTB1756VK.

Проблемы и недостатки двигателей ЕА 896

1. Заслонки впускных коллекторов. Уже при пробеге 50 тыс. км. заслонки могут работать некорректно из-за нагара или неисправности сервопривода. Случаи обрыва заслонок крайне редки, но при больших пробегах заслонки лучше удалить вместе с EGR.
2. Цепи ГРМ. В моторе используется аж 4 цепи и несколько гидронатяжителей, ресурс всего механизма порядка 250 тыс. км. Проблема лишь одна – расположение, цепи находятся у моторного щита со стороны коробки, поэтому при замене цепей как минимум нужно снять коробку. Стоимость всех манипуляций будет начинаться от 1000€.
3. Пьезоэлектрические форсунки. Форсунки от Bosch весьма надёжны, ресурс порядка 250 тыс. км. Стоимость за одну штуку 400€. Ремонт возможен, но без гарантий.
4. ТНВД. В моторах второго поколения встречался брак, насос мог начать гнать стружку по топливной системе без видимых на то причин. Почти все моторы с подобной проблемой прошли сервисную программу по замене бракованных агрегатов. Ресурс порядка 300 тыс. км.
5. Теплообменник. При пробегах более 200 тыс. км. начинают растрескиваться прокладки, обычно проблему помогает решить ремкомплект за 40€.
6. Термостат. На некоторых модификациях 2 термостата, основной и для EGR, в этом и заключается основной подвох. При замене термостата EGR нужно менять и один из шлангов системы охлаждения. Ресурс порядка 100 тыс. км., лучше заглушить EGR и переделать систему под один термостат.

Регламента по замене свечей накала нет, но в среднем они ходят 60-100 тыс. км. Срок службы турбины очень большой и может превышать 300 тыс. км. Демпферный шкив коленвала ходит более 300 тыс. км. Стоит отметить, что моторы серии EA 896 крайне надёжны и при грамотном обслуживании не просят не каких ремонтов вплоть до 200 тыс. км.

Тюнинг двигателя ЕА 896

1. Чип тюнингом c 2.7 TDI можно получить порядка 220 – 230 л.с. и 480 – 500 Н·м. C 3.0 TDI порядка 270 – 310 л.с. и 550 – 600 Н·м. На ресурс фактически не влияет.
2. Гибридная турбина, более производительный ТНВД, замена интеркулера, удаление всей экологии, выпуск кастомный – в результате порядка 320 – 400 л.с. и 700+ Н·м.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

Автор материала: Беляев Александр

The post VW EA896 first appeared on MOTORSWIKI.

Характеристики

Надежность, проблемы и ремонт двигателя ОМ 611

Моторы серии OM 611 начали ставиться на автомобили из Штутгарта с 1997 года и заменили собой OM 604. В семейство моторов к которому относится OM 611 входят ОМ 612 и ОМ 613 с пятью или шестью цилиндрами соответственно. ОМ 611 имеет 16-ти клапанную алюминиевую DOHC головку блока с гидрокомпенсаторами.
В движение механизм газораспределения приводит двухрядная массивная цепь, её ресурс завод изготовитель не заявляет, при правильной эксплуатации замена цепи может вообще не понадобиться.
ОМ 611 один из первых в мире получил систему подачи топлива по типу Common rail, с ТНВД Bosch СP1 и форсунками высокого давления Bosch на 1350 бар.
Мотор выпускался до 2006 года, но уже с 2002 его заменяли на более современный ОМ646.

Модификации двигателя OM 611

1. OM 611 DE 22 LA red. (1997 — 2003) — в зависимости от объема и турбонагнетателя развивал от 82 л.с. и 200 Н·м до 115 л.с. и 250 Н·м. Моторы этой серии не предназначались для коммерческого транспорта. Встречаются на автомобилях с индексом 200 CDI.
2. OM 611 DE 22 LA (1997 — 2006) — в зависимости от объема и турбонагнетателя развивал от 82 л.с. и 200 Н·м до 143 л.с. и 315 Н·м. Предназначался для автомобилей с индексом 220 CDI.

Проблемы и недостатки двигателей ОМ 611

1. Заслонки впускного коллектора. При пробеге более 100 тыс. км. заслонки может оборвать, однако почти никогда они не наносят вреда двигателю, так как они пластиковые. Даже если заслонки не оторвались, то при больших пробегах будут работать некорректно, поэтому заслонки лучше снять, а отверстия для их осей заглушить.
2. Коленвал. Из-за недостаточной производительности масляного насоса на фоне высокой нагрузки на коленвал, в особенности при постоянной езде «в натяг» проворачивает коренные вкладыши, обычно второй и четвертый. Стоит отметить, что в основном подобной проблемой страдают Sprinter, а на легковых автомобилях она встречается крайне редко. Продлить жизнь коленвалу помогает замена штатного масляного насоса на более производительный, с двумя шестернями, от двигателя OM 612 или OM 613.
3. ТНВД. Bosch CP1 весьма надежен, однако при больших пробегах может сопливить топливом, проблему помогает решить ремкомплект за 40€.

Ресурс форсунок на OM 611 около 300 тыс. км., но каждые 60 тыс. км. надо менять огнеупорные шайбы под форсунками. Свечи накала служат порядка 100 тыс. км. Срок службы турбины очень большой и может превышать 300-400 тыс. км, но при использовании низкокачественного моторного масла ресурс может очень сильно снизиться.

Тюнинг двигателя ОМ 611

1. Чип тюнингом можно получить порядка 170 – 180 л.с. и 380 Н·м. На ресурс фактически не влияет.
2. Гибридная турбина, более производительный ТНВД (к примеру Bosch CP3), электрический насос подкачки, доработка форсунок (замена распылителей), замена интеркулера, удаление всей экологии, впуск и выпуск кастомные, выхлоп на 76 трубе – в результате порядка 250 л.с. и 500 Н·м.

Стоимость второго вариант огромна, проще поменять мотор на ОМ 613.

РЕЙТИНГ ДВИГАТЕЛЯ: 4+

Автор материала: Беляев Александр

The post Mercedes OM611 first appeared on MOTORSWIKI.

Характеристики

Надежность, проблемы и ремонт двигателя K6A

Самый маленький двигатель Сузуки серии К впервые появился в 1994 году на Suzuki Alto, а уже в 1995 году его начали ставить во всем известный Suzuki Jimny, для внутреннего японского рынка. Он пришел на смену такому же скромному по размерам F6A. Здесь использован 3-цилиндровый алюминиевый блок цилиндров с полумокрыми гильзами, внутри которого поставили короткий чугунный коленвал с ходом поршня 60.4 мм. Диаметр цилиндров 68 мм, высота поршней 25.5 мм, также здесь применены Н-образные шатуны длинной 113.9 мм. Как итог получаем маленький моторчик с рабочим объемом 658 кубиков или 0.66 литра или 0.7 л если так больше душу греет.

Головка блока цилиндров двухвальная 12 клапанная. Диаметр впускных клапанов 24.5 мм, выпускных 21.5мм, диаметр стержня 5.5 мм.
Мотор идет без гидрокомпенсаторов, поэтому каждые 30 тыс. км желательно проверять не пришло ли время регулировки клапанов. Клапаны регулируются шайбами. Зазоры клапанов на холодную для турбо версии: впуск — 0.18-0.23 мм, выпуск — 0.3-0.35 мм; для атмосферной: впуск и выпуск — 0.18-0.23 мм.
На некоторые модификации устанавливался VVT на впуске.
Распредвалы вращаются от цепи ГРМ. Срок ее службы не радует — примерно 90-100 тыс. км.
На турбовые версии ставились турбины IHI RHF3 или Hitachi HT06. Ресурс турбины в районе 100 тыс. км.

Мотор имеет много различных версий:

• атмосферная (с VVT или без него, гибридная версия, модификация для работы на обедненной смеси)
• турбо (с VVT или без)
• версия для работы на газу

В наших условиях мотор встречается только на Jimny, поэтому распространена турбо версия на 64 л.с., остальные не актуальны.

Помимо этого совсем крохотного движка, в семейство Сузуки К входят еще немало моторов:

• 3-цилиндровые: К10В и К10С
• 4-цилиндровые: K10A, K12A, K12B, K12C, K12D, K12M, K12N, K14B, K14C, K14D и топовый K15B

Выпуск К6А прекратили в 2018 году так, как появился новый 3-цилиндровый 0.66-литровый R06A.

Проблемы и надежность двигателей К6А

1. Жор масла, сизый дым. Наступает примерно к 150 тыс. км. Обычно это залегли кольца, нужно замерить компрессию чтобы понимать точно. Далее разбирать и смотреть можно ли обойтись только кольцами или цилиндры тоже не в порядке.
2. Перегрев. Часто бывает проблема в прокладке ГБЦ, замена прокладки + болтов спасает. Если же не она, тогда проверяйте все по кругу: состояние радиатора, крышку радиатора, помпу, термостат, нет ли воздушных пробок в системе охлаждения.

В общем и целом, мотор более-менее сносный, но слишком слабый. Suzuki Jimny пусть небольшой, но рамный внедорожник весом в 1 тонну и 660 кубовому мотору приходится неслабо напрягаться чтобы тащить его, соответственно экономичности никакой нет. Ресурс мотора также не впечатляет — примерно 150-200 тыс. км, затем расход масла и капремонт.

Номер двигателя

Номер выбит на блоке цилиндров чуть ниже выпускного коллектора (за турбиной), возле КПП.

Тюнинг двигателя К6А

Атмо

Атмосферный тюнинг столь маленького двигателя идея сверхсомнительная, но он все же существует. В продаже есть строкер кит от JUN для этого мотора, который предполагает перегильзовку под кованый поршень 72 мм, установку коленвала с ходом 68 мм, новые шатуны и как итог 0.83 литра рабочего объема!! Правда такой комплект по цене может сравниться со стоимостью хорошо бу-шного Suzuki Jimny.
Турботюнинг несколько более рационален, но тоже не лучший вариант. Здесь можно поставить турбину Hitachi HT07 от литрового К10А или нечто похожее, но она будет позже раздуваться и тяги на низких оборотах (то, для чего нужен Джимни) вам не видать.
Наиболее разумный и правильный тюнинг К6А это свап какого-нибудь М13А или М16А, а может даже М18А.

РЕЙТИНГ ДВИГАТЕЛЯ: 3

The post Suzuki K6A first appeared on MOTORSWIKI.

Характеристики

Надежность, проблемы и ремонт двигателя J20A

Данная силовая установка была впервые применена в 1998 году на автомобиле Suzuki Grand Vitara, где до этого использовался 2.0-литровый V6 H20A и его было решено заменить на более компактную рядную четверку. У J20A открытый алюминиевый блок цилиндров с довольно толстыми чугунными гильзами, внутри него стоит коленвал с ходом поршня 90 мм. Длина шатунов 143 мм, размер поршней 84 мм, а их высота 29.4 мм. Сами поршни большие и увесистые с глубокой лужей под степень сжатия 9.3. Для Grand Vitara 2-го поколения (с 2005 года) моторы шли с другими поршнями, с большей высотой и степенью сжатия 10.5. В обоих случаях имеем 2 литра при 4-х цилиндрах.

Сверху блока установлена алюминиевая 16-клапанная головка с двумя чугунными распредвалами без каких-либо систем изменения фаз. Диаметр впускных клапанов 33 мм, выпускных 28 мм, толщина стержня 6 мм. Гидрокомпенсаторы здесь отсутствуют, необходимость регулировки клапанов нужно проверять каждые 30 тыс. км.
Зазоры клапанов на холодную: впуск 0.18-0.22 мм, выпуск 0.28-0.32 мм; на горячую: впуск 0.21-0.27 мм, выпуск 0.30-0.36 мм.
Вращаются распредвалы с помощью двух однорядных цепей ГРМ с двумя натяжителями. Качество и надежность цепей не впечатляет, механизм слабый — ходит в районе 150 тыс. км, дальше начинаются шумы и все, вы приехали.

Первая версия этих двигателей имеет 128 л.с. при 6000 об/мин и крутящий момент 182 Нм при 3000 об/мин. Вторая модификация пошла с 2005 года и имеет отличия по головке, распредвалам и впуску. Это позволило поднять мощность до 140 л.с. при 6000 об/мин, момент 189 Нм при 3500 об/мин.

В период с 2010 по 2014 годы выпускался мотор J20B для Suzuki SX4, на котором свой блок, такого же конструктива как J20A, но свой, другие поршни, головка с системой VVT и новыми распредвалами, со своими клапанами, другой впускной коллектор, свечи, проводка, ЭБУ, выхлоп и еще много деталей — несмотря на похожее обозначение, эти моторы сильно отличаются. Такой J20B ближе к J24B, чем к J20A.

Кроме этого мотора, в семейство Suzuki J двигателей входили: J18, J23 и J24.

В 2015 году J20 сняли с производства и на новых Vitara и SX4 его место заняли турбированный 1.4-литровый K14C и его гибридный аналог K14D.

Проблемы и надежность двигателей J20A

1. Жор масла + потеря мощности. Высока вероятность, что маслосъемные колпачки свое уже отъездили и гонят масло забивая катализатор. Маслосъемные колпачки нужно заменить и все будет нормально.
2. Большой расход масла + высокий пробег (300+ тыс. км). Нужно смотреть и проверять состояние цилиндров, чаще всего требуется капремонт с расточкой блока под ремонтные поршни. Без расточки проблема полностью не уходит. Назвать это конструктивным недостатком нельзя — просто старость и то, с чем столкнется владелец старого Сузуки.
3. Течи масла. Обычно течет передний или задний сальник ближе к 100 тыс. км. Установка причины и замена нужного сальника решит вопрос.

Мотор крайне требователен к маслу, оно должно быть качественным, его нужно менять раз в 7500 км (не допуская появления отложений, которые забивают натяжители), а уровень масла нужно контролировать регулярно не допуская его сильного снижения. Несоблюдение таких условий ведет к многочисленным проблемам, первая из которых это ранний выход из строя цепи ГРМ, дальше провернет вкладыши. Следите за системой охлаждения, мойте радиатор, смотрите за термостатом и крышкой радиатора. Мотор перегревать нельзя, иначе ГБЦ поведет. В остальном мотор довольно неплохой, надежен и ездит нормально, главное внимание, регулярное и качественное обслуживание. Ресурс двигателя, при соблюдении всех условий, может переваливать за 300-350 тыс. км.

Номер двигателя

Номер находится на блоке цилиндров рядом с КПП.

Тюнинг двигателя J20A

Атмо

Серьезный атмосферный подход для этого двигателя не практикуется, а голый чип-тюнинг большой прибавки не даст. Можно сварить хороший выпускной коллектор 4-2-1, прямой выхлоп, купить холодный впуск, настроить блок управления под это и ваш J20A на 128 л.с. сможет выйти на показатели +\- 140 л.с, а версия на 140 л.с. сможет достичь 150+ л.с. Вы можете пойти дальше и пилить ГБЦ, перетачивать свои распредвалы, адаптировать дросселя, повышать степень сжатия… вкладывать тонны денег в непредназначенный для этого двигатель, но это не Honda К20А, результат все равно не будет особенно впечатляющим. Такой тюнинг обходится дороже, чем добавить и купить Grand Vitara 2.4, 2.7 или 3.2 литра.

Турбо

Этот мотор мало кто турбирует и готовых китов в продаже нет, здесь только постройка индивидуального проекта за большие деньги.
Как вариант можно взять несколько основных деталей таких, как:

• турбина TD04HL
• коллектор для нее (изготовить самостоятельно)
• фронтальный интеркулер
• блоу-офф
• организовать маслослив и маслоподачу на турбину
• масляный кулер
• выхлоп на 2.5-дюймовой трубе (изготовить самостоятельно)
• топливная рейка + форсунки на 440+ сс + топливный регулятор
• насос вроде Walbro 255
• широкополосная лямбда
• буст контроллер
• пайпинги 63 мм

С шатунами надо что-то делать, они довольно слабые, поршни нормальные, но если степень сжатия 10.5, тогда нужно снижать либо дуть совсем немного. Для настройки можно выбрать AEM FIC или что-то более привычное. Таким образом можно надуть хорошо за 200 л.с., а на турбине вроде Garrett GT2860R или около того, можно уйти за 300-350 л.с.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

The post Suzuki J20A first appeared on MOTORSWIKI.

Характеристики

Надежность, проблемы и ремонт двигателя J24B

Самый большой мотор семейства Suzuki J, с рабочим объемом 2.4 литра, был разработан на основе J20A, но он значительно отличается от 2.0. Здесь другой блок цилиндров, он тоже алюминиевый, но с тонкими чугунными гильзами и сплав другой. Для гашения вибраций тут применен блок балансирных валов объединенный с масляным насосом. Диаметр цилиндров у этого блока увеличен с 84 мм до 92 мм. Внутри него стоит коленвал с ходом 90 мм, поршни с более короткими юбками диаметром 92 мм и высотой 30.7 мм, шатуны длинной 143.2 мм. Благодаря большим цилиндрам рабочий объем подрос до 2.4 литров.

Блок J24B накрыт своей головкой, которая отличается от J20A, здесь два распредвала и 16 клапанов, а также тут стоит система изменения фаз газораспределения на впускном валу. Тут применены увеличенные клапаны: впускные 35.5 мм, выпускные 30.5 мм, диаметр стержня 5.5 мм.
Гидрокомпенсаторов нет — периодически необходима процедура регулировки клапанов, а проверять требуется ли она предписано после каждых 30 тыс. км. Зазоры клапанов на холодную на впуске 0.18-0.22 мм, на выпуске 0.28-0.32 мм; на горячую впускные клапаны — 0.21-0.27 мм, выпускные 0.30-0.36 мм.
Распредвалы вращаются от цепи ГРМ, в отличие от J20A с его двумя цепями, здесь она одна, многорядная бесшумная. Служит в районе 150-200 тыс. км, но после 150 тыс. км можно менять и не ждать неприятностей.
На впуске стоит коллектор с переменной длинной IMT, между коллектором и головкой расположены дополнительные заслонки, клапан EGR отсутствует.
Продолжая тему сравнения с J20A здесь другие форсунки, катушки зажигания, блок управления и много чего еще — моторы значительно отличаются.

Существует также версия J24B для Suzuki Kizashi, где мощность увеличена до 180 л.с. за счет использования своего впускного коллектора, другой прошивки ЭБУ и выхлопа.

Кроме вышеупомянутых J24B и J20A, серия Suzuki J состоит еще из J18, J20B и J23.

Выпуск этого мотора продолжается и сегодня, его ставят на Grand Vitara, которую все еще производят и продают в некоторых странах.

Проблемы и надежность двигателей J24B

1. Течь антифриза на блоке + перегрев. У двигателей до 2010 года слабый блок цилиндров, который имеет свойство трескаться под выпускным коллектором. Решить это никак нельзя — вас спасет только замена блока на блок новой конструкции 2010+ года выпуска или покупка контрактного двигателя. Заварить трещину получается и все работает …несколько дней, потом едете варить вторую (или сразу несколько) и так по кругу. Замазать холодной сваркой тоже можно — эффект такой же.
По этой проблеме проводилась отзывная кампания, но сегодня все сроки вышли.

2. Перегрев. Нужно регулярно следить за состоянием системы охлаждения и чистить радиатор, иначе рано или поздно радиатор забьется, мотор перегреется, головку поведет и вы попадете на ремонт. Голову ведет здесь достаточно часто.

Также на моторах 2009 года возможны проблемы с трещинами ГБЦ, что ведет к перегреву и попаданию охлаждающей жидкости в масло. Еще к минусам можно отнести отсутствие возможности расточить блок под ремонтный размер, гильза такая тонкая, что точить там нечего, ремонтных размеров нет и блок просто меняется на новый или ставится контрактный двигатель. Радует хотя бы то, что ресурс мотора не так уж мал —  около 300 тыс. км, а при должном обслуживании, замене масла каждые 7500 км, и доле везения, можно проехать и 350 тыс. км.

Номер двигателя

Ищите площадку с номером на блоке рядом с коробкой передач.

Тюнинг двигателя J24B

Атмо

Доработки этого мотора не практикуются ни в каком виде, кроме обычного чип-тюнинга. Как обещают тюнеры, после заливки программы вы получите в районе 180 л.с. на Витаре и около 190 л.с. на Кизаши. Остальные доработки возможны, но вам придется почти все делать на заказ и инвестировать килограммы денег в этот J24.

РЕЙТИНГ ДВИГАТЕЛЯ: 4-

The post Suzuki J24B first appeared on MOTORSWIKI.

Характеристики

Надежность, проблемы и ремонт двигателя G16А

Выпуск моторов G16A был начат в 1988 году специально для автомобилей Сузуки Эскудо, а в качестве основы для его создания выбрали G13A. Здесь алюминиевый блок цилиндров с увеличенной высотой (213.8 мм, у G13A было 186.6 мм), в котором вращается коленвал с ходом поршня 90 мм (было 75.5 мм), диаметр цилиндров увеличили с 74 мм до 75 мм, а также поставили шатуны длинной 139.6 мм, высота поршней здесь 28.3 мм. По итогу имеем высокий блок, длинноходный мотор и 1.6 литра рабочего объема.

Сперва данный блок накрывала 8-клапанная одновальная SOHC головка. Размер клапанов на впуске 36 мм, на выпуске 32.5 мм. Распредвал вращается с помощью ремня ГРМ, который служит 100 тыс. км и дальше предписана замена. При его обрыве клапана не загибает. Если вы используете не оригинальный ремень ГРМ, тогда лучше меняйте через 60 тыс. км.
Данные моторы были как карбюраторные, так и с моновпрыском. У них своя поршневая, не такая как на 16-клапанном и степень сжатия 8.9 единиц.
Такие моторы называются G16A.

Начиная с 1990 года пошли 16-клапанные головки с одним распредвалом. Характеристики распредвала следующие: фаза 232/238 градусов, подъем 7.3/8.08 мм.
Диаметр клапанов такой: впуск 29.2 мм, выпуск 25 мм, стержень клапана 5.5 мм. Привод распредвала такой же ременной, ремень ГРМ служит 100 тыс. км и в случае обрыва не гнет клапана. Наша рекомендация такая же — меняйте чаще, раз в 60 тыс. км будет нормально.
По регламенту вы должны проверять необходимость регулировки клапанов каждые 20 тыс. км. Зазоры клапанов на холодную: впуск 0.13 — 0.17 мм, выпуск 0.17 — 0.21 мм; зазоры на горячую: впуск 0.23 — 0.27 мм, выпуск 0.28 — 0.32 мм.
Здесь уже стоит распределенный впрыск и поршневая со степенью сжатия 9.5.
Такие моторы называются G16B во всем мире, но в Японии, Индонезии и в еще некоторых странах имя осталось прежнее — G16A.
Отличие G16A и G16B только в головках (8 клапанов и 16 клапанов соответственно), японские версии имеют только одно название — G16A.

Это не единственный двигатель из семейства Suzuki G, тут есть еще несколько вариантов: G10, G10 Turbo, G10B, G12, G13A, G13B, G13BA, G13BB, G13C, G13K, G15A.

На основном конвейере этот мотор продержался до 2001 года, когда появился М16А и в течение года заменил G16A / G16B практически на всех автомобилях. Моторы выпущенные после 2001 года можно встретить на индийских Suzuki Baleno и минивене Suzuki APV. Последний выпускается по сей день для Ближнего Востока и Африки, стран Южной и Центральной Америки, а также Азии и туда до сих пор ставят G16A.

Проблемы и надежность двигателей G16A

1. Уходит антифриз. Периодически на очень старых моторах с большим пробегом (или небольшим, но скрученным до вас) встречаются трещины в блоке цилиндров, которые возникают, по предположению, из-за холодного климата и перепадов температур. Лечится заменой блока цилиндров, варить большого смысла нет, велик шанс поймать еще одну трещину и снова разбирать мотор.

2. Посторонние шумы + повышенный расход бензина. Вероятно образовалась трещина в выпускном коллекторе, что не редкость для G16A. Заварить трещину на чугуне можно, но умельцев не так много, а заварив где попало очень скоро она снова появится в том же месте — так обычно и происходит. Эта проблема была решена ближе к концу 1993 года, соответственно, в таких случаях принято менять коллектор на такой же выпуска 1994+ года.

3. Течь масла. Самое популярное место откуда течет — трамблер. Обычно все промазывается герметиком + под бугелем тоже и все работает нормально.

4. Не заводится. Проверяйте заряжен ли аккумулятор, крутит ли стартер, ну а далее смотрите гудит ли бензонасос, не закисло ли реле, не залило ли свечи.

5. Заливает свечи. Нужно проверить не льют ли форсунки, в каком состоянии свечи и просушить их, а также стоит уделить внимание катушке, трамблеру и проводам.

Еще мотор нельзя перегревать, от него запросто могут образоваться трещины в ГБЦ. В остальном мотор конструктивно простой и надежный (когда новый), его ресурс легко переваливает за 400 тыс. км. Но двигателям G16A на территории СНГ уже 20+ лет, за это время сменилось бесчисленное количество владельцев, пробег скручивался через одного, обслуживание было неизвестно какое — здесь возможны любые неприятности. Поэтому сегодня говорить о надежности этого движка очень сложно.

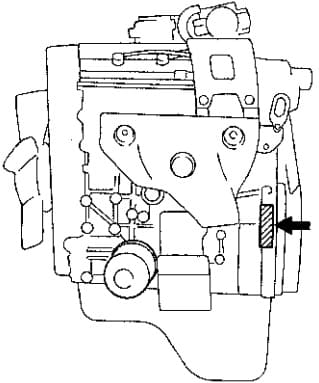

Номер двигателя

Ищите номер на блоке цилиндров рядом с маховиком.
Вот где находится номер:

Тюнинг двигателя G16A

Атмо

Единственный более-менее адекватный вариант тюнинга это установить компрессор SC14 от Toyota на свой мотор. Вместе с ним интеркулер, доработать систему охлаждения, топливную, поставить поршни под низкую степень сжатия, выхлоп на 63 мм трубе, ЭБУ Январь или на чем получится это настроить. Так есть шанс получить 150+ л.с. на 16-клапанном моторе. Конечно, идея значительно поднимать нагрузку на мотор с большим пробегом, где блок трескается и голова не особенно крепкая, весьма сомнительная и, лучшим выбором здесь будет другой автомобиль или свап более мощного двигателя.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

The post Suzuki G16A first appeared on MOTORSWIKI.

Характеристики

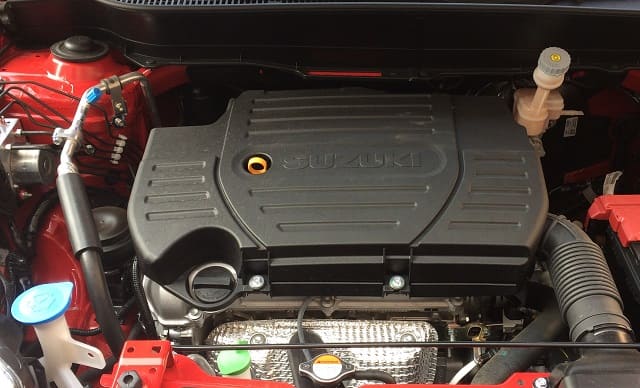

Надежность, проблемы и ремонт двигателя М16А

Мотор пришел на смену G16A и G16B в 2001 году и отличается от него довольно сильно, если не сказать всем. Здесь новый алюминиевый блок цилиндров с чугунными гильзами высотой 208 мм. Внутри него установлен коленвал с ходом поршня 83 мм, а диаметр цилиндра 78 мм. Компрессионная высота поршней 30 мм, длина шатунов 136 мм.
Собрав все это воедино мы получаем те самые 1.6 литра, которые указаны в обозначении — М16А.

У этого двигателя своя алюминиевая 16-клапанная двухвальная головка с системой изменения фаз газораспределения VVT на впуске. Размер впускных клапанов 30 мм, выпускных 25 мм, а толщина ножки — 5.5 мм.
Раз в 30 тыс. км нужно проверять необходимость регулировать клапаны. Они здесь регулируются шайбами. Зазоры клапанов на холодную: впускные 0.18 — 0.22 мм, выпускные 0.28 — 0.32 мм. На горячую 0.21 — 0.27 мм для впуска и 0.3 — 0.36 мм для выпуска.
Здесь стоят полые распредвалы с фазой 240/240 градусов, высота подъема клапана 8.3/7.8 мм.
Это цепной двигатель — распредвалы вращает цепь ГРМ. Она толстая и очень надежная, служит 200-250 тыс. км, может и больше.
Диаметр дроссельной заслонки здесь — 50 мм.

Отличия М16А

• Первые моторы до 2004 года шли без системы изменения фаз газораспределения VVT, имели более низкую степень сжатия и отличаются алюминиевым впускным коллектором и маленькой пластиковой крышкой двигателя. Мощность таких агрегатов 103 л.с.
• В 2004 году им подняли мощность до 106 л.с., отличаются большой пластиковой крышкой.
• С 2005 по 2009 год выпускали версию на 107 л.с., где крышка снова стала маленькой, а впускной коллектор теперь пластиковый. Воздушный фильтр находится над мотором. Это двигатели с системой VVT на впуске, здесь отличается проводка и имеются датчики для работы системы изменения фаз газораспределения. Степень сжатия увеличена до 11.1.
• В 2009 году появилась версия на 112 л.с. с коллектором IMT с переменной геометрией и 4-мя катушками зажигания вместо 2-х.
• С 2013 года выпускается более современная модификация на 117 л.с. Тут изменен блок цилиндров, в нем убрали форсунки охлаждения поршней. Стальной маслозаборник заменили на новый пластиковый. А также: облегчили коленвал, установили более легкие поршни измененной конструкции вместе с облегченными шатунами. Степень сжатия снижена с 11.1 до 11. Облегчен выпускной коллектор и выхлопная система, также потерял вес радиатор и вентилятор системы охлаждения. Изменены подушки двигателя.

Помимо обычных моторов М16А, для Suzuki Swift Sport выпускали спортивные модификации.
Первая спортивная версия имела 125 л.с. и шла с распредвалами с фазой 240/232 градуса, высота подъема 8.5/8.11 мм. Клапаны такие же, как на обычном двигателе, но пружины более жесткие. Поршневые кольца у Спортов имеют чуть меньшую толщину. Это позволяет получить 125 л.с. при 6800 об/мин, крутящий момент 148 Нм при 4800 об/мин.
В 2012 году появился новый Swift Sport, для него спортивную модификацию доработали: здесь модифицирован выхлоп, установлен новый впускной распредвал с подъемом 9.0 мм.

Помимо этого М16А, в семейство Suzuki M двигателей входят: М13А, М15А, М18А.

Этот мотор заменяется на турбированные 1.0 K10C, а спортивные М16А, на Swift Sport 3-го поколения заменили на K14C.

Проблемы и надежность двигателей М16А

1. Прогар прокладки ГБЦ. Обычно при такой проблеме наблюдается антифриз в расширительном бачке, но все это возможно ближе к 200 тыс. км. Проблема решается в условиях сервиса довольно быстро и легко. Нельзя сказать что это частая неисправность, но изредка случается. Вам нужно следить за системой охлаждения, периодически чистить радиатор и не допускать перегрева.
2. Глохнет. Очень вероятно, что это датчик коленвала или датчик распредвала. Меняете и все заработает с большой долей вероятности.

Временами встречается проблема с течами масла, обычно это VVT и только на больших пробегах.
В остальном это, возможно, лучший двигатель Suzuki, от вас требуется только регулярно и качественно его обслуживать, желательно менять масло каждые 7500 км.
При спокойной эксплуатации мотор дико надежный и практически никогда не ломается. Примерный ресурс М16А на практике 300-400 тыс. км.

Номер двигателя

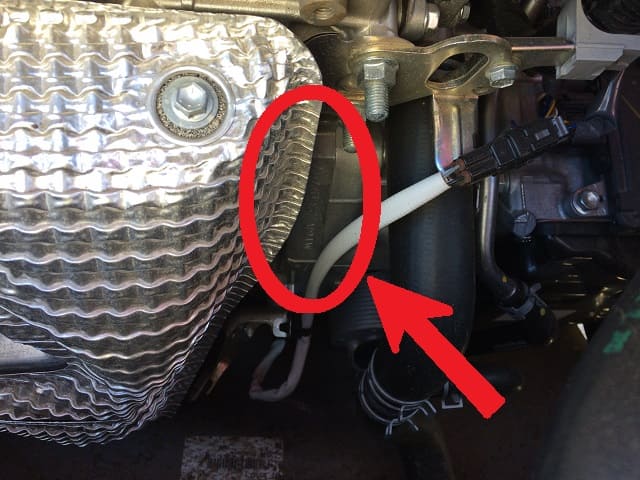

Номер двигателя отлично видно без всяких приспособлений, ищите его на блоке цилиндров справа от выпускного коллектора.

Тюнинг двигателя М16А

Атмо

Для начала можно обойтись прошивкой и вставкой 4-1, это уже даст несколько лошадей и звук. Если у вас мотор с VVT, тогда следующий шаг поставить валы от Swift Sport с пружинами клапанов, добавить холодный впуск, нормальный выхлоп на коллекторе 4-2-1 и если все это настроить, тогда можно добиться 140 л.с. или ближе к 150 л.с., если валы от Swift Sport 136 л.с.
Вместо валов от Спорта можно купить тюнинговые самые начальные с узкой фазой и подъемом 8.7/8.2 мм, результат будет такой же — 140 л.с. при 7000 об/мин.
Это самая ходовая конфигурация при тюнинге М16А, этого более чем достаточно для этого двигателя + появится приятное звуковое сопровождение. Можно сделать легкий портинг и приблизиться к 150 л.с.
Есть гораздо более злые варианты с применением широкофазных распредвалов с большим подъемом под цельный толкатель, которые позволят крутить 8500 оборотов и получить 180 л.с. с 1.6 литрового объема, но там нужны дросселя, портинг ГБЦ, большие клапаны (+1 мм или +1.5 мм), жесткие пружины, поршневая под высокую степень сжатия, ARP болты, хорошие вкладыши, доработанная топливная, толстый выхлоп с коллектором 4-2-1 или 4-1 + все это настроить. Это неоправданно дорого, но такие варианты тоже есть.

Строкер

Можно пойти дальше и расточить блок под большой поршень, обычно практикуется вариант с гильзовкой под поршень 85 мм. Это увеличивает объем с 1.6 л. до 1.9 л. Если у вас портированная головка, распредвалы от Спорта, выхлоп 4-2-1 и холодный впуск, тогда есть шанс получить в районе 160-170 л.с. и 200+ Нм крутящего момента. На валах 248/248 подъем 8.5/8.5 мм, можно получить более 170 л.с. Никто не мешает собрать высокооборотистый 1.9 на дросселях и выйти за 200 л.с.

М16А Турбо

Для этого двигателя продают много разных турбо китов, начиная от дешевых китайских, заканчивая решениями от HKS. Типичный вариант это турбина TD04H, давление наддува до 0.5 бар и около 200 сил мощности. Дальше лучше поставить кованые поршни под низкую степень сжатия.

Есть альтернативный турбине путь — поставить компрессор кит Greddy или какой-то другой с небольшим давлением наддува (около 0.5 бар), что вместе с валами от Swift Sport это даст +\- 170 л.с. и 200 Нм момента.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

The post Suzuki M16A first appeared on MOTORSWIKI.

Характеристики

Надежность, проблемы и ремонт двигателя М13А

Родоначальник семейства двигателей Suzuki M-серии — мотор М13А впервые появился в 1999 году на микроавтомобиле Suzuki Wagon R Solio, где данный 1.3-литровый движок был самым большим в линейке. Он задумывался как следующее поколение после G13BB. Здесь такой же алюминиевый блок цилиндров как на М15А или М16А с чугунными гильзами, его высота 208 мм. Внутри стоит коленвал с ходом поршня 69.5 мм и с шейками 45 мм (на более крупных собратьях диаметр шейки 52 мм). Размер поршня 78 мм, компрессионная высота 30 мм, а длина шатунов 143 мм. Как результат получаем 1.33 литра рабочего объема.

Сверху этого блока установлена алюминиевая головка с двумя распредвалами на 16 клапанов. С 2004 года это ГБЦ оснащается системой изменения фаз газораспределения на впускном валу VVT, на таких головках также отличается впускной распредвал. Диаметр впускных клапанов 30 мм, выпускных 25 мм, толщина стержня клапанов 5.5 мм — все такое же, как на М16А. Распредвалы поуже и подъем клапана меньше, чем у М16А.
Сузуки М13А не имеет гидрокомпенсаторов и производитель прописывает каждые 30 тыс. км проверять необходимость регулировки зазоров клапанов. Регулировка происходит методом подбора шайб. Зазоры клапанов для холодного движка: впуск — 0.18 — 0.22 мм, выпуск 0.28 — 0.32 мм; для горячего: впуск 0.21 — 0.27 мм, выпуск 0.3 — 0.36 мм.
Как и на других моторах М-семейства распредвалы вращаются от цепи. Цепь ГРМ надежная и беспроблемная, ее ресурс 250+ тыс. км.
Впуск такой же, как у более старших двигателей, но дроссельная заслонка имеет меньший диаметр — 46 мм.

Серия двигателей Suzuki M, кроме героя материала, состоит из: М15А, М16А и австралийского М18А.

Эта силовая установка ушла с рынка в 2018 году уступив свое место современным К12С, К12В, а на Jimny его заменил более мощный K15B.

Проблемы и недостатки двигателей М13А

1. Перегрев автомобиля + антифриз в расширительном бачке. Причина вероятно в прогаре прокладки ГБЦ. Это изредка происходит, но без серьезных последствий. Следите чтобы не перегреть мотор и чистите радиатор.

2. Глохнет, проблемы с оборотами. Обычно проблема с датчиком коленвала, также может быть проблема с датчиком распредвала. Вообще проблемы с самыми разными датчиками здесь могут происходить.

В остальном, если мотор обслуживать не как попало, а делать это качественно и систематически, тогда он дико надежен. Обычно ресурс М13А составляет 300-400 тыс. км, возможно и больше, но все это при мягкой эксплуатации с заменой масла каждые 7500 км. В тяжелых условиях и с заменой масла через 15000 км мотор можно развалить за 200-250 тыс. км.

Номер двигателя

Вот то место на блоке цилиндров с номером вашего ДВС.

Тюнинг двигателя М13А

Есть два варианта тюнинга этого мотора: сделать свап М15А, М16А или М18А, это даст больше мощности и момента без потери ресурса; второй вариант это поставить свою головку на блок М15А, М16А или М18А. После любого из этих вариантов можно идти по пути тюнинга М16А и без проблем добиться 140 л.с. на атмосферной конфигурации или с турбиной получить под 200 сил.
Оставаться на 1.3 и вкладывать в них деньги самый непродуктивный и никем не использующийся вариант. Обычной прошивкой делу не помочь, как не ехало, так и не поедет. А вкладывать многие тысячи долларов в распредвалы, распил головки, впуск-выпуск и настройку, чтобы получить 120 л.с. на верху это сомнительное удовольствие.

РЕЙТИНГ ДВИГАТЕЛЯ: 4+

The post Suzuki M13A first appeared on MOTORSWIKI.

Характеристики

Надежность, проблемы и ремонт двигателя М15А

Силовая установка под названием М15А появилась в 2001 году вместе с 1.6-литровым собратом М16А. Этот мотор должен был заменить старые G15A. У этого двигателя алюминиевый блок цилиндров как на М16А, внутри него стоит коленвал с ходом поршня 78 мм, шатуны длиной 138 мм, размер цилиндра равен 78 мм, а высота поршней — 30 мм.
Все это добро дает нам 1.5 литра рабочего объема.

Данный блок накрыт алюминиевой 16-клапанной головкой с системой изменения фаз газораспределения на впускном валу VVT. Диаметр клапанов на впуске 30 мм, на выпуске 25 мм, диаметр стержня клапана 5.5 мм.
Здесь нет гидрокомпенсаторов и каждые 30 тыс. км вам предписано проверять необходимость регулировки клапанов. Зазоры клапанов на холодном моторе тут такие: впускные — 0.18 — 0.22 мм, выпускные 0.28 — 0.32 мм.
В системе ГРМ используется цепь, которая довольно хороша и служит 250+ тыс. км.
В общем то мы имеем все тот же М16А, но с меньшим ходом поршня.

Кроме вышеупомянутых моторов М-серии, это семейство образуют: М13А и 1.8-литровый М18А.

В 2015 году этот двигатель заменили на гибридные К12С и K12D, а также на 1.4-литровый К14В, но для рынка Индонезии его продолжают ставить и сегодня.

Проблемы и недостатки двигателей М15А

Это очень надежный и долговечный двигатель такой же, как его 1.6-литровый собрат M16A. Обычно с ним ничего не происходит, если вы регулярно делаете ТО и используете качественные материалы и рабочие жидкости. Естественно, мотор нельзя перегревать и временами желательно чистить радиатор.
Из возможных проблем это рывки при езде из-за пропусков зажигания, причиной явления обычно становятся катушки зажигания. В остальном меняйте масло каждые 7500 км и ресурс вашего М15А будет 300+ тыс. км.

Номер двигателя

Место с номером двигателя находится на блоке цилиндров, с правой стороны (если встать напротив капота).

Тюнинг двигателя М15А

Этот мотор имеет широкие возможности в области тюнинга: вы можете заменить выпускной коллектор на 4-2-1, поставить хороший выхлоп, прошить блок управления и получить около 5-6 л.с. к своим 110 л.с. Если добавить 4-х дроссельный впуск и все это настроить, тогда мощность будет +\- 125 л.с. на моторе. С распредвалами 248 градусов, на головке с портингом и с большими форсунками можно добиться 135-140 л.с. на валу. Следующий шаг переделать свой М15А в М16А установив в него коленвал + поршни + шатуны от М16А. На большем объеме можно подойти к мощности в 150 л.с. Либо как вариант рассмотреть 1.8-литровый блок М18А. Еще один вариант это расточка своего блока под 85-й поршень и с коленвалом 83 мм это даст 1.9 литра. На описанной выше конфигурации и 1.9-литровом объеме вы получите 170+ л.с. и ~200 Нм крутящего момента.
Можно поставить еще более широкие валы, полностью доработать ГБЦ, поставить большие клапаны, жесткие пружины, цельные толкатели, направляющие, поставить большие форсунки, прямой выхлоп и настроиться, это даст в районе 200 л.с.
В продаже есть дешевые китайские турбо киты для М15А на небольшой турбине обещающие 150+ л.с. на стандартной поршневой и ближе к 200 л.с. на ковке. Насколько это надежно и как такой турбо мотор будет вести себя в эксплуатации сказать сложно, делайте на свой страх и риск.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

The post Suzuki M15A first appeared on MOTORSWIKI.
