Характеристики

Неисправности и ремонт двигателя 4B12 2.4 л.

Данный мотор начал выпускаться в 2007 году, он пришел на смену 4G69 и был создан силами сразу пяти автомобильных компаний: Mitsubishi, KIA-Hyundai, Chrysler, Dodge и Jeep. Все они объединились чтобы создать несколько общих двигателей и то, что у них получилось, Mitsubishi назвала семейством 4B1. Наш сегодняшний двигатель носит обозначение 4В12, у корейцев он обозначается как G4KE, у американцев — World. Так как американских автомобилей у нас не так много, а корейских бесчисленное множество, то по ходу статьи мы будем сравнивать 4B12 и G4KE, какие отличия имеются, а они здесь есть.

Начнем с отличий между 4B12 и 4B11: здесь все просто, наш 4B12 это увеличенный 4B11, в который установили заводской строкер кит. Алюминиевый блок цилиндров 4B12 от 4B11 отличается увеличенным диаметром цилиндров с 86 мм до 88 мм, высота осталась прежней — 220 мм. В блоке имеются чугунные гильзы, а внутри установлен коленвал с ходом поршня 97 мм, короткие шатуны длинной 143.75 мм, поршни большего диаметра, но такой же высоты 27.5 мм. Масляных форсунок здесь нет. Здесь применен блок балансировочных валов вместе с масляным насосом. Он немного отличаются от корейского G4KE, также, как отличаются и поршни.

На этом моторе стоит ГБЦ такого же формата, как на 4B11, но со своими распредвалами. Их характеристики: фаза 244/224 подъем 9.3/8.2 мм. Это двухвальная голова с 16-ю клапанами и с системой непрерывного изменения фаз газораспределения на впуске и выпуске MIVEC. С конца 2011 фазовращатель остался только на впускном валу.
Диаметр клапанов на впуске 35 мм, на выпуске 29 мм, толщина стержня 5.5 мм.
Эта головка немного не похожа на ту, что ставят на G4KE своими каналами, распредвалами, своей клапанной крышкой и рядом мелких деталей. Здесь нет гидрокомпенсаторов, а значит каждые 90 тыс. км требуется регулировка клапанов. Зазоры клапанов следующие (на холодную): впускные клапаны — 0.17-0.23 мм, выпускные — 0.27-0.33 мм.
Привод ГРМ также имеет свои отличия от корейца — отличаются успокоители цепи. Сама цепь ГРМ служит более-менее нормально, до 150 тыс. км никак о себе не напоминает, дальше как получится.
Впуск, выпуск и навесное здесь тоже не такое же, как у G4KE. Ну и управляет мотором свой блок управления.

Этот мотор имеет ряд собратьев: 1.8-литровый 4B10, 2.0 л. 4B11 и турбированный 4B11T для Mitsubishi Lancer Evolution X и Mitsubishi Lancer Ralliart.
С 2013 года выпускается мотор следующего поколения 4J12, который практически полностью заменил своего предшественника, но 4B12 все еще продолжает жить и ставится на гибридные модели PHEV, где работает вместе с электромоторами.

Недостатки и проблемы двигателей 4B12

Эти моторы не имеют проблем с задирами, их немногочисленные проблемы аналогичны 2-литровым 4B11. Ищите их прямо здесь. Ресурс на практике более 300 тыс. км.

Номер двигателя 4B12

Ищите площадку выше масляного фильтра в передней части движка.

Тюнинг двигателя Митсубиси 4B12

Самый легкий вариант это установить холодный впуск, паук 4-2-1 и прямой выхлоп с прошивкой блока управления. Это позволит снять в районе 180 л.с. Следующий шаг это злые распредвалы для Эво 10 (уровень злобности выбирается самостоятельно) + пружинки, головку отправляете на распил под увеличенный клапан. Также можно поставить кованые поршни + шатуны + ARP болты, чтобы увеличить степень сжатия и крутить мотор до более-менее высоких оборотов. С таким подходом можно выйти за 200 л.с. Дальше или дросселя или перестать издеваться над овощным ДВС и купить быстрый Evolution 10.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

The post Двигатель 4B12 first appeared on MOTORSWIKI.

Характеристики

Неисправности и ремонт двигателя 4B11 2.0 л.

В 2007 году компания Mitsubishi выпустила новое поколение 2-литровых моторов с обозначением 4B11. Они являются наследниками всем известного 4G63. Японская корпорация не самостоятельно создала новый силовой агрегат, им в этом помогали Hyundai-KIA, Chrysler, Jeep и Dodge. Все эти компании объединились для совместной работы над одним общим двигателем, который в последствии каждый собирал сам для себя на своих заводах и вносил некоторые изменения. Моторы 4B11 у корейцев получили название G4KD, а у американских компаний — World.
Ниже посмотрим на особенности и отличия между популярным G4KD и 4B11.

В основе мотора лежит алюминиевый блок цилиндров внутри которого стоит нормальный коленвал со всеми 8-ю противовесами (на G4KD их 4) с ходом поршня 86 мм, используются поршни 86 мм, но они другие, со своим покрытием и без вытеснителя, что снижает степень сжатия с 10.5 до 10. Высота поршней 27.5 мм, длина шатунов 149 мм. Также здесь применены собственные коренные и шатунные вкладыши.

Головка здесь алюминиевая 16-клапанная с двумя распредвалами и с системой изменения фаз газораспределения на обоих валах. В 2011 году MIVEC оставили только на впускном валу, поэтому не удивляйтесь, если обнаружите только один фазовращатель.
Эта головка практически такая же как на G4KD, но отличаются каналы ГБЦ, стоят похожие распредвалы, но они не полые, а гидрокомпенсаторов по-прежнему нет, из-за чего раз в 90 тыс. км желательно регулировать зазоры клапанов. Зазоры клапанов для холодного двигателя: впуск — 0.17-0.23 мм, выпуск — 0.27-0.33 мм.
В приводе ГРМ стоит неплохая цепь, служит хорошо и проблем не доставляет.
Продолжим сравнение, на 4B11 используется свой впуск: одноступенчатый впускной коллектор и по-своему организованы впускные патрубки. На 4B11 применен иной стальной термостат, другие катушки зажигания и еще очень много мелких и мельчайших изменений, которые затрудняют использовать дешевые запчасти от G4KD, но при некоторых доработках, они могут подойти.
Кроме всего прочего, качество металла у японца более добротное и в целом оставляет ощущение более качественного изделия.

Помимо 2-литрового исполнения, в семейство 4B1 входит 1.8-литровый 4B10 и 4B12 на 2.4 литра объема.
Помимо того, на базе 4B11 была создана турбо версия 4B11T, для спортивных Mitsubishi Lancer Evolution X и Mitsubishi Lancer Ralliart.
С 2017 года мотор неспешно заменяется на турбированный 1.5-литровый 4B40.

Недостатки и проблемы двигателей 4B11

Вам сказочно повезло, в отличие от G4KD, мотор 4В11 не имеет проблем с задирами и сделан более надежно.

1. Свист. Смотрите на подшипник компрессора кондиционера, зачастую это он.
2. Стрекотание. Так работают форсунки, ничего необычного.
3. Вибрации. Обычно возникают на 1000-1200 об/мин и чтобы их устранить зачастую хватает поменять свечи.

В остальном мотор достойный, служит хорошо и при адекватном обслуживании его ресурс 250-300 тыс.км и больше. Главное вовремя менять масло, не реже чем раз в 10 тыс. км. Катализатор здесь не самый плохой и служит он +/- 150 тыс. км.

Номер двигателя 4B11

В отличие от G4KD, здесь номер выбит впереди мотора, возле масляного фильтра.

Тюнинг двигателя Митсубиси 4B11

Чип-тюнинг

Данные установки технически отличаются от корейских G4KD и раскачать их прошивкой до 165 л.с. не получится, в лучшем случае добавится 5 л.с. Куда эффективней будет установить впуск от 4В12, выпуск прямоток на 63 трубе и паук 4-2-1. На этом можно остановиться, а можно увеличить степень сжатия до 11.5 за счет поршней от 4B10, а также заменить свои распредвалы на чуть более злые, например от Evo X, это малоэффективно, но для начала пойдет.
Если цель серьезно увеличить мощность, тогда нужно искать валы Evo X фаза 272 или 266 + эво пружинки + форсунки от 4B12. Головку отдавайте на распил под клапаны +1мм. Так можно добиться цифр близких к 200 л.с.
Еще вариант добавить мощности это установить строкер кит от 4В12: коленвал 97 мм и короткие шатуны 143.75 мм. Высота блоков одинаковая, все встанет нормально, и рабочий объем возрастет до 2.25 литра. На стандартных поршнях степень сжатия увеличится до 11.1, а на 4B10, улетит в небеса. Немного снизить ее поможет прокладка от 4B11T.

Строить турбо на основе обычного 4B11, используя компоненты от Evo X затея весьма сомнительная, там усилен блок, стоят маслофорсунки, другие поршни с шатунами и много чего еще, проще сразу заменить автомобиль на полноприводный Эво 10. Но если хочется, тогда нужно снять все навесное с 4B11T, поставить на свой мотор вместе с толстой прокладкой ГБЦ, и ездить на небольшом давлении, чтобы не развалилось.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

The post Двигатель 4B11 first appeared on MOTORSWIKI.

Характеристики двигателя 4B11T

Надежность, проблемы и ремонт двигателя 4B11T

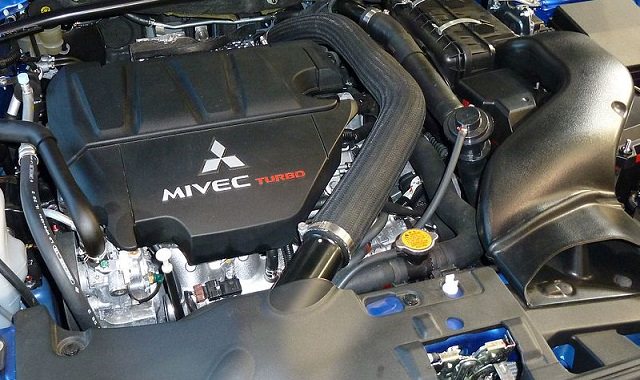

Специально для Митсубиси Лансер Эволюшн 10 был создан новый двигатель, который пришел на смену легендарному 4G63T. Новый мотор получил название 4B11T, он также имел 4 цилиндра и рабочий объем 2 литра, но было и кое-что новое. Здесь применили полузакрытый алюминиевый блок цилиндров с чугунными гильзами, его высота 220 мм, а межцилиндровое расстояние 96 мм, балансирные валы отсутствуют. В этот блок установили масляные форсунки, коленвал с ходом поршня 86 мм, кованые поршни Mahle диаметром 86 мм и высотой 33.35 мм, а также шатуны длинной 143.75 мм. В результате получили 2 литра объема и степень сжатия 9. Вес стоковых поршней 546.2 гр., вес стандартных шатунов 572.5 грамма, коленвал весит 16.6 кг.

Сверху блока установлена новая 16-ти клапанная алюминиевая головка с системой непрерывного изменения фаз газораспределения MIVEC на обоих распредвалах. Размер впускных клапанов 35 мм, выпускных 29 мм, диаметр ножки клапана 5.5 мм.
Необходимо проверять и, если требуется (клапаны шумят), регулировать клапаны каждые 60 тыс. км. Зазоры клапанов (холодный двигатель): впуск 0.17-0.23 мм, выпуск 0.27-0.33 мм.
Характеристики стоковых распредвалов Эво 10 такие: фаза 252/224, подъем 9.7/8.58 мм.
В системе ГРМ использована цепь.
На впуске установлена дроссельная заслонка диаметром 60 мм. Производительность стоковых форсунок 540 cc/min.
В качестве нагнетателя здесь установлена турбина MHI TD05H-152G6-12T с интеркулером. Давление наддува до 1.54 бар.
Выхлоп имеет диаметр 57 мм.

В Британии продавалась версия Evo X FQ-330, двигатель которой дорабатывала компания HKS. Они заменили интеркулер, впускной тракт, даунпайп, катализатор, катбэк на свои HKS-овские и поставили софт от Ecutek. Это дало возможность увеличить мощность до 329 л.с. при 6500 об/мин, а крутящий момент поднять до 437 Нм при 3500 об/мин.
Этого им показалось мало, и они создали версию Evolution X FQ-360, куда установили новый топливный насос и прошивку Ecutek. Это позволило довести мощность до 359 л.с. при 6500 об/мин, крутящий момент 492 Нм при 3500 об/мин.
Была и более мощная версия Эво — FQ-400. Она была создана на основе FQ-360 и отличалась интеркулером, впускным трактом, модифицированной турбиной, 76 мм выхлопом и настройкой блока управления. В результате мощность достигла 408 л.с. при 6500 об/мин, а крутящий момент 542 Нм при 3500 об/мин.
Это не все, была еще более мощная модификация — FQ-440. Здесь поставили впуск от Janspeed, заменили турбину на HKS, установили новые форсунки, выпускной коллектор от Janspeed и весь выхлоп от них же.
Такой Эво развивает 446 л.с. при 6800 об/мин, его крутящий момент 559 Нм при 3500 об/мин.

Кроме всех этих злых 4B11 турбо, выпускались и варианты попроще, специально для Mitsubishi Lancer Ralliart X. В этом моторе стоит турбина MHI TD04HL-15T, которая дует до 1.25 бар. Также здесь маленький интеркулер, узкий пайпинг, другой короб воздушного фильтра, изменено место расположения аккумулятора и свой выхлоп. Мотор по железу такой же, изменено только навесное.

Так как этот двигатель разработан вместе с Hyundai и Chrysler, то он очень похож на Hyundai G4KH и многие считают их одинаковыми, но это не так. Они имеют разные блоки цилиндров (у Хендай он открытый и менее прочный), абсолютно разные головки (например, у Хендай непосредственный впрыск), поршни G4KH хуже, шатуны менее прочные, даже турбина TD04-19T другая. Но в целом моторы родственные.
Кроме того, существует и атмосферная версия 4B11, которая отличается не только отсутствием турбины, но и блоком, отсутствием масляных форсунок, всеми внутренностями, головкой, впуском, выпуском.

В начале 2017 года производство Lancer Evo X было завершено, а вместе с ним перестали выпускать и 4B11T.

Проблемы и недостатки двигателей Митсубиси 4B11T

1. Плавают обороты, не едет. Возможно, у вас растянулась цепь ГРМ, этому особенно подвержены автомобили до 2009 года выпуска. Нужно проверить и заменить цепь со всем комплектом.
2. Шум мотора, троение. На Эво 10 проблема в поршневых кольцах, которые разрушаясь, начинают болтаться в цилиндре, загибать электрод свечи зажигания, бить по поршню и клапанам, затем вылетая в выхлопную трубу, разбивать турбину. Но это касается автомобилей с тюнингом, поэтому назвать это болезнью нельзя.
2. Трещина в выпускном коллекторе. Это также относится к автомобилям на тюнинге, но таких ведь большинство. Здесь есть риск появления трещины в коллекторе и на горячей части турбины.
Кроме того, проверяйте состояние масляных кулеров, которые со временем загаживаются. Также нужно следить за состоянием пластиковых роликов приводного ремня, которые быстро изнашиваются. Обычно их меняют на адаптированные от Хёндая или обычные новые.
В общем-то, это неплохой мотор с нормальным ресурсом, без тюнинга ездит неплохо и при регулярном и качественном обслуживании, проблем не доставляет. Ресурс может превышать 250 тыс. км. Автомобилей с большими пробегами очень мало, возможно и 300 тыс. км не предел.

Тюнинг двигателя 4B11T

Stage 2

Увеличить мощность на своем Эво Х очень легко, достаточно поставить холодный впуск, удалить катализатор, заменить шатунные болты на ARP или поставить нормальные Н-образные шатуны, купить буст контроллер и настроить блок управления. Это даст 370+ л.с. Можно оставить стоковые шатуны, но их обрыв будет делом времени.
Добавьте насос вроде DW65C, форсунки 1000 сс, блоу-офф, маслопомойку, выхлопную систему диаметром 76 мм и настройтесь. Вы получите около 400 лошадей на маховике. Это оптимальное сочетание скорости и надежности, так ездит большинство Evolution 10.
Получить больше мощности вам поможет Garrett GTX3071R с хорошим тюнинговым коллектором, большим интеркулером, патрубками 3.5 дюйма, с насосом вроде AEM 320 lph. Также будут нужны валы Cosworth MX1 и клапанные пружины, форсунки 1300 сс, топливная рейка AEM, шпильки ARP. После настройки, такой мотор легко покажет 400+ л.с. на колесах.
Можно поставить GTX3076R и надуть 500+ лошадей на колесах. Стоковые поршни и блок держат эту мощность и даже больше, но для надежности лучше перейти на ковку, нормально подготовить ГБЦ, — сделать как полагается.

Ralliart Stage 2

Добавить мощности мотору Lancer Ralliart X можно заменив фильтр на K&N, убрать катализатор или поставить безкатовый выхлоп на 76 мм трубе и прошить мозг. Это даст около 300 л.с. и динамику на уровне стокового Evolution X.
Если этого мало, тогда нужно переделывать под этот самый Эво, заменив впуск на такой же от Evo X вместе с интеркулером, с пайпингами, с масляным кулером, с турбиной TD05H и с коллектором. Впуск заметно отличается и придется его полностью переделывать или сразу ставить тюнинговый холодный впуск. Выпуск также требует доработки либо, опять же, ставить сразу безкатовый диаметром 76 мм.
После переделки можно пойти по пути тюнинга Evo 4B11T: холодный впуск, 76 мм выхлоп, шатунные болты ARP, буст контроллер и прошивка. Со всем этим ваш Раллиарт поедет как большинство Эвиков на чип-выхлопе.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

<<НАЗАД

The post 4B11T first appeared on MOTORSWIKI.

Характеристики двигателя 4M41

Надежность, проблемы и ремонт двигателя 4М41

В 1999 году для Mitsubishi Pajero 3 был разработан новый 3.2-литровый дизельный двигатель 4М41. За основу был взят Митсубиси 4М40, в котором увеличили диаметр цилиндров с 95 мм до 98.5 мм. В блок цилиндров установили коленвал с ходом поршня 105 мм вместо 100 мм на 4М40, высота поршней снизилась до 47.5 мм. В итоге, имеем 4-цилиндровый дизель с рабочим объемом 3.2 литра.

Блок накрывает новая алюминиевая головка с непосредственным впрыском топлива. Здесь применены два распредвала и 4 клапана на цилиндр. Диаметр впускных клапанов 33 мм, выпускных клапанов — 31 мм, а толщина ножки клапана 6.5 мм.
Проверять и при необходимости регулировать клапаны нужно после каждых 15 тыс. км. Зазоры клапанов на холодную такие: впуск 0.1 мм, выпуск 0.15 мм.
Вращает распредвал однорядная цепь ГРМ, которая далеко не так надежна, как на 4М40, и начинает шуметь ближе к 200 тыс. км.

Это турбодизель и здесь изначально стояла турбина MHI TF035HL.
В результате всех изменений относительно старого дизеля 4М40, удалось добиться увеличения мощности и крутящего момента во всем диапазоне, улучшения экологических показателей и снижения расхода топлива. Мощность достигла 165 л.с. при 4000 об/мин, а крутящий момент 351 Нм при 2000 об/мин.

С сентября 2006 года начался выпуск версии 4М41 с Common rail и с турбиной IHI RHV5S с изменяемой геометрией. Инженеры доработали впускные каналы, установили новый впускной коллектор с клапанами завихрения, изменили форму камеры сгорания, улучшили систему EGR. Это повысило экологический класс и добавило мощности, теперь ее 175 л.с. при 3800 об/мин и крутящий момент 382 Нм при 2000 об/мин.
В 2010 году пошли 4М41 с модифицированными турбинами IHI RHV5S с изменяемой геометрией. Мощность возросла до 200 л.с. при 3800 об/мин, а крутящий момент до 441 Нм при 2000 об/мин.

Начиная с 2015 года, компания Mitsubishi заменяет 3.2-литровые дизели 4М41 на более компактные 2.4-литровые 4N15.

Проблемы и недостатки дизельных двигателей Митсубиси 4М41

1. Шум цепи ГРМ. Обычно он появляется при пробегах 150-200 тыс.км и свидетельствует о том, что нужно менять цепь пока не порвалась.
2. Не заводится, дымит, пропала мощность. Нужно смотреть в сторону ТНВД, скорей всего ваша низкокачественная солярка убила его. Обычно он служит +/- 300 тыс. км или больше.
3. Свист. Вероятно, свистит растянутый ремень генератора. Обычно спасает его замена или подтяжка. Также примерно каждые 100 тыс. км разваливается шкив коленвала.
Форсунки живут более 100 тыс. км., ресурс турбины примерно 300 тыс. км, но может пройти и больше. Каждые 40-50 тыс. км нужно чистить клапан EGR, от низкого качества топлива он быстро загаживается и забивает нагаром впускной коллектор. Часть владельцев поступает более радикально, и глушит ЕГР.
Чтобы ваш дизель 4М41 жил долго и счастливо, важно лить хорошее топливо, качественное масло и регулярно обслуживать мотор. В таком случае он будет ездить практически без проблем, ресурс 4М41 в хороших условиях может перевалить за 400 тыс. км.

Номер двигателя 4М41

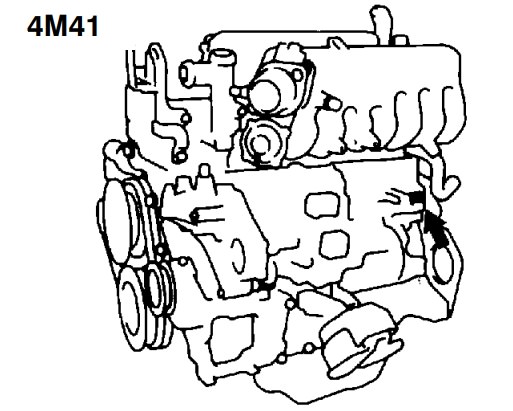

Ищите место с номером мотора вот здесь:

Тюнинг двигателя 4М41

Чип-тюнинг

Чиповка старого и изношенного мотора обычно до добра не доводит, нужно хорошо подумать, прежде чем дополнительно нагружать свой 4М41. Для свежих версий можно прошить двигатель мощностью 165 л.с. в 190 л.с., крутящий момент возрастет до 410-420 Нм. Модели мощностью 190-200 л.с. можно прошить до 240 л.с. при 3500 об/мин, а крутящий момент достигнет 500 Нм при 2000 об/мин.

РЕЙТИНГ ДВИГАТЕЛЯ: 4+

<<НАЗАД

The post 4М41 first appeared on MOTORSWIKI.

Характеристики двигателя 4M40

Надежность, проблемы и ремонт двигателя 4M40

В 1993 году автомобиль Mitsubishi Pajero 2-го поколения получил новый дизель 4М40. Задумывался этот мотор как замена 4D56, но так вышло, что выпускались они параллельно. Здесь применен рядный 4-х цилиндровый чугунный блок цилиндров с двумя балансирными валами. Внутри блока установлен кованый коленвал с ходом поршня 100 мм, диаметр поршней 95 мм, их компрессионная высота 51.6 мм. В итоге это обеспечило 2.83 литра рабочего объема.

Сверху блока установлена 8-ми клапанная алюминиевая головка с одним распредвалом и с вихревыми камерами сгорания. Диаметр впускных клапанов 41 мм, выпускных клапанов — 35 мм, а диаметр стержня клапана 8 мм.
Регулировка клапанов 4М40 требуется после каждых 15 тыс. км. На горячем двигателе зазоры вот такие: впускные клапаны 0.25 мм, выпускные 0.35 мм.
В приводе ГРМ использована двухрядная цепь, служит она примерно 250-300 тыс. км.

Изначально выпускалась версия с механическим ТНВД, с турбиной MHI TF035HM-12T и с интеркулером, которая развивала 125 л.с. при 4000 об/мин, крутящий момент 294 Нм при 2000 об/мин.

В мае 1996 года начался выпуск дизеля 4М40 с EFI, который развивал 140 л.с. при 4000 об/мин, а крутящий момент увеличился до 314 Нм при 2000 об/мин.

Начиная с 1999 года, мотор 4M40 плавно вытеснялся 3.2-литровым 4М41, а в 2006 году этот процесс полностью завершился.

Проблемы и недостатки дизельных двигателей Митсубиси 4М40

1. Шум, звон. Высока вероятность растяжения цепи ГРМ, для пробегов под 300 тыс. км это нормальное явление. Нужно ее менять пока не порвалась.
2. Трещины в ГБЦ. Типичная болезнь 4М40, если у вас газы в расширительном бачке, тогда эта неприятность не обошла и вас стороной. В этих случаях лучше купить целую головку, чем заваривать свою.
3. Не заводится, глохнет. Зачастую проблема в сальнике ТНВД, который нужно заменить, а также нужно посмотреть клапан обратки.

Ресурс турбины 4М40 в районе 300 тыс. км. Примерно раз в год нужно чистить клапан EGR, в противном случае там все забивается нагаром, автомобиль дымит и работает, не так, как должен. Нередко после первой чистки ЕГР, владельцы просто глушат его.
Тем не менее, при регулярном обслуживании и использовании хорошей солярки и масла, мотор неплох и довольно надежен, ресурс 4М40 легко может превысить 400 тыс. км.

Номер двигателя 4М40

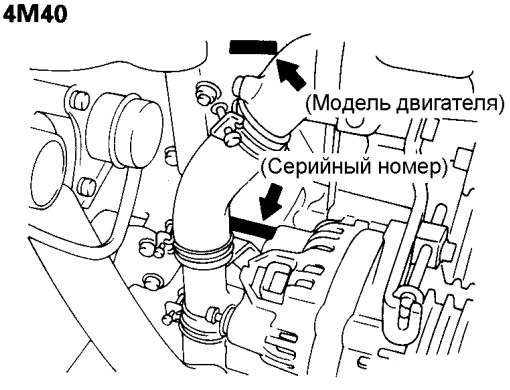

Место расположения номера двигателя находится вот тут:

Тюнинг двигателя 4М40

Чип-тюнинг

К сожалению (или к счастью) чип-тюнингом этого мотора никто не занимается, а значит, добавить мощности простой поездкой в тюнинг контору вам не получится. В продаже есть турбо киты, но это деньги на ветер. Единственный толковый вариант увеличить мощность это купить более мощный автомобиль.

РЕЙТИНГ ДВИГАТЕЛЯ: 4+

<<НАЗАД

The post 4М40 first appeared on MOTORSWIKI.

Характеристики двигателя 4D56/D4BH/D4BF

Надежность, проблемы и ремонт двигателя 4D56 (D4BH, D4BF)

Выпуск мотора был начат в мае 1986 года и первым автомобилем с ним был Mitsubishi Pajero 1-го поколения. Этот двигатель пришел на смену 2.4-литровому 4D55. Блок цилиндров нового на то время 4D56 отлит из чугуна, имеет 4 цилиндра и рядную компоновку. Диаметр цилиндров 91.1 мм, внутри блока установлен кованый коленвал с ходом поршня 95 мм и 2 балансировочных вала. Длина шатунов 158 мм, компрессионная высота поршней 48.7 мм. В результате этого, мы получили 2.5 литра рабочего объема.

Накрыли блок алюминиевой ГБЦ с вихревыми камерами сгорания, с одним распредвалом и с 2-мя клапанами на цилиндр. Диаметр впускных клапанов 40 мм, выпускных клапанов — 34 мм, а толщина ножки клапана 8 мм.
Регулировка клапанов для 4D56 необходима каждые 15 тыс. км. На холодном двигателе зазоры следующие: впуск и выпуск 0.15 мм.
Распредвал вращается посредством ремня ГРМ, служит он 90 тыс. км, затем ремень ГРМ нужно заменить. Если этого не сделать, возрастает риск его обрыва с последующим разрушением рокеров.

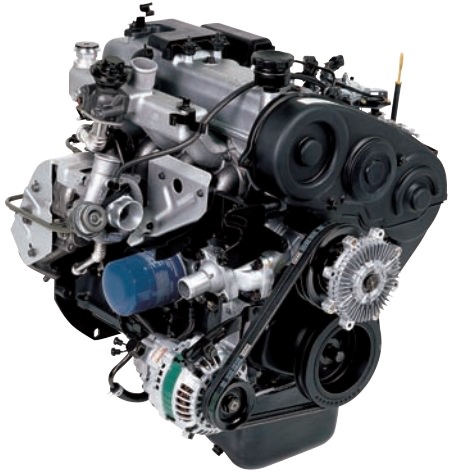

Двигатель 4D56 имеет корейские аналоги из модельной гаммы Hyundai.
Первые модификации этого двигателя были атмосферные и имели 74 л.с. при 4200 об/мин, а крутящий момент 142 Нм при 2500 об/мин. Компания Hyundai ставила их на свои автомобили под названием D4BA и D4BX.
Затем начался выпуск турбо версии дизеля 4D56, где в качестве нагнетателя использовался MHI TD04-09B. Это позволило увеличить мощность до 90 л.с. при 4200 об/мин, а крутящий момент до 197 Нм при 2000 об/мин. Аналог от Hyundai назывался D4BF и встречался на Hyundai Galloper и Grace.
Для Mitsubishi Pajero 2 применяли турбину TD04-11G.
После этого добавили интеркулер и увеличили мощность до 104 л.с. при 4300 об/мин, а крутящий момент достиг 240 Нм при 2000 об/мин. Второе имя этого двигателя — Hyundai D4BH.
В 2001 году появилась модель с Common rail, с турбиной MHI TF035HL и с интеркулером. Здесь также использованы новые поршни и степень сжатия снизилась с 21 до 17. Это позволило довести мощность до 114 л.с. при 4000 об/мин, а крутящий момент до 247 Нм при 2000 об/мин. Такие модели получили обозначение DiD и они соответствуют требованиям экологического класса Евро-3.
С 2005 года пошли версии с DOHC головкой по 4 клапана на цилиндр и впрыском топлива Common rail 2-го поколения. Диаметр впускных клапанов здесь 31.5 мм, выпускных 27.6 мм, а толщина ножки клапана 6 мм.
Здесь также нужно регулировать клапаны через каждые 90 тыс. км. Зазоры клапанов для 4D56 DOHC на холодную такие: впускные клапаны 0.09 мм, выпускные 0.14 мм.
Первая версия оснащалась турбиной IHI RHF4 и развивала мощность 136 л.с. при 4000 об/мин, а крутящий момент 324 Нм при 2000 об/мин.
Вторая модификация получила турбину IHI RHF4 с изменяемой геометрией и поршни под степень сжатия 16.5. Мощность возросла до 178 л.с. при 4000 об/мин, а крутящий момент до 400 Нм при 2000 об/мин. (для АКПП — 350 Нм при 1800 об/мин). Выхлоп обоих моторов вписывается в нормы Евро-4 и Евро-5, в зависимости от года выпуска.

В 1996 году этот двигатель убрали с некоторых автомобилей и вместо него начали устанавливать 4M40. Производство 4D56 уже практически завершено, его ставят только на автомобили для отдельных стран. Преемник вышел в 2015 году — им стал двигатель 4N15.
Корейские D4BH с 2001 года заменялись на 2.5 CRDi D4CB.

Проблемы и недостатки дизельных двигателей Митсубиси 4D56

1. Посторонние шумы. Одна из главных причин это умирающий шкив коленвала, который нужно заменить.
2. Течи масла. Обычно текут прокладка клапанной крышки, сальники балансирных валов, сальники коленвала, сальник распредвала, прокладка поддона, датчик масла. Проблемы с подтеканием масло это классика для Mitsubishi 4D56 и его Hyundai D4BH, D4BF и D4BA аналогов .
3. Дымит двигатель. Для 4D56 чаще всего проблема в несгоревшем топливе (дым воняет соляркой), проблема обычно в распылителях форсунок, которые нужно заменить.
4. Трещины в ГБЦ. Если у вас бурлит антифриз в бачке, тогда скорей всего, вашей головке пришел конец. Нужно покупать новую, без трещин, остальные варианты работают хуже.

Важно контролировать состояние ремня балансирных валов каждые 40-50 тыс. км и вовремя его заменить. Обрыв этого ремня чреват его попаданием под ремень ГРМ со всеми вытекающими. Убирать балансирные валы не лучшая идея, возрастает вероятность, что сломает коленвал на высоких оборотах.
Турбина здесь служит нормально, примерно 300+ тыс. км. Быстро забивается нагаром клапан EGR, его нужно чистить после каждых 30 тыс. км или около того.
Также сюда стоит лить нормальное топливо, особенно это касается 178-сильной версии, это продлит ему жизнь.
В общем и целом это обыкновенный старый дизель, ресурс 4D56 практически всегда превышает 300 тыс. км и при нормальном обслуживании может проехать даже 400+ тыс. км.

4D56 номер двигателя

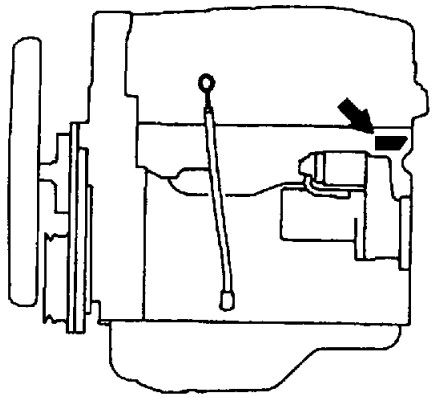

Вот место где находится номер двигателя 4D56.

Тюнинг двигателя 4D56

Чип-тюнинг

Такой старый мотор родом из 80-х не стоит трогать и пытаться увеличить мощность, хорошо что он вообще ездит. Но вас это скорей всего не остановит, поэтому езжайте в тюнинг контору, которая возьмется за чип-тюнинг 4D56 и залейте более злую прошивку. Версию на 115 л.с. можно раскачать до 140-145 л.с. и добавить около 70-80 Нм крутящего момента. Двигатель 4D56 на 136 л.с. чипуется в 170-175 л.с. при 3700 об/мин, а момент увеличивается до 350+ Нм при 1800-2400 об/мин. Топовая модель на 178 л.с. может дать до 210 л.с. при 4000 об/мин и момент 450+ Нм при 2100-2300 об/мин.

РЕЙТИНГ ДВИГАТЕЛЯ: 4-

<<НАЗАД

The post 4D56 first appeared on MOTORSWIKI.

Характеристики двигателя Митсубиси 6G72

Надежность, проблемы и ремонт двигателя Митсубиси 6G72 3.0 л.

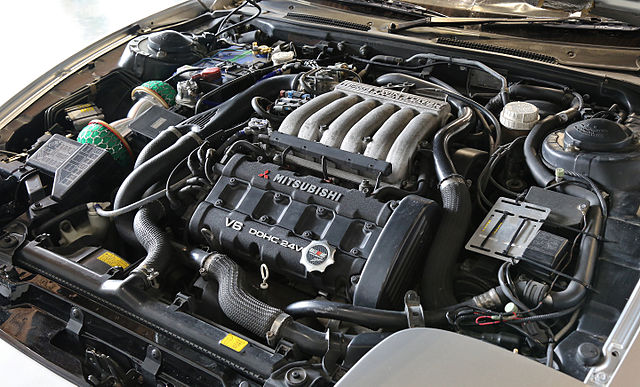

Семейство шестицилиндровых двигателей Mitsubishi 6G7 было представлено в 1986 году и состояло из двухлитрового 6G71 и более крупного 6G72, рабочим объемом 3 литра. Позже к ним добавились 6G73, 6G74 и 6G75, рабочим объемом 2.5 л, 3.5 л и 3.8 литра соответственно. Но вернемся к нашему трехлитровому 6G72. Блок цилиндров данного двигателя V-образный чугунный с углом развала в 60 градусов. ГБЦ 6G72 алюминиевые, по одному распределительному валу на каждую и 12 клапанами (SOHC 12V). Данные головки оснащены гидрокомпенсаторами и регулировки зазоров клапанов не требуют.
Подобные моторы ставились на такие автомобили, как Dodge Caravan, Dodge Dynasty, Dodge Daytona, Chrysler LeBaron, Chrysler TC by Maserati, Mitsubishi Pajero 1/2  и прочие автомобили.
В дальнейшем были установлены 24 клапанные головки блока цилиндров с одним распредвалом (SOHC 24V), что позволило увеличить мощность до 185 л.с. Такие движки устанавливались на Mitsubishi Pajero Sport/Challenger, L200, Delica и Diamante (200 л.с.).
С 1990 года началась установка двухвальных 24 клапанных ГБЦ (DOHC 24V), это позволило увеличить отдачу до 200-222 л.с. Моторы с такими головками ставились на Mitsubishi Debonair, Eclipse, GTO/3000GT, Dodge Stratus, Stealth R/T и прочие. Кроме того, часть 24-клапанных ГБЦ шла с непосредственным впрыском топлива GDI, степень сжатия на таких моторах повышена до 11, а мощность до 240 л.с.

Параллельно с атмосферными версиями выпускалась и версия 6G72TT с двумя турбонагнетателями MHI TD04-09B и двумя интеркулерами. Такие двигатели отличались от обычных 6G72 другим впуском, выпускными распредвалами, портами, поршнями под степень сжатия 8, масляными форсунками, масляным радиатором, поддоном, датчиками. Шатуны на 6G72 не отличаются, форсунки 360 cc. Существуют версии 1G и 2G, вторая более современная и немного усилена. Сток давление 6G72TT — 0.5 бар, мощность — 280 л.с. при 6000 об/мин. Европейские модели комплектовались турбокомпрессорами TD04-13G, давление наддува — 0.5 бар, мощность 286 л.с. Самые быстрые версии Mitsubishi GTO/3000GT VR-4 и Dodge Stealth R/T twin-turbo имели мощность 324 л.с, давление наддува составляло 0.8 бар.
В газораспределительном механизме используется ремень, замена ремня ГРМ 6G72, а также ролика и помпы, проводится каждые 90 тыс. км. В случае разрыва ремня, 6G72 гнет клапана.

Производство 6G72 продолжалось на протяжении 22-х лет, после чего двигатель был заменен на более крупный 6G75.

Проблемы и недостатки двигателей Митсубиси 6G72 3.0 л.

1. Высокий расход масла. Учитывая возраст двигателя, скорей всего проблема в маслосъемных кольцах и колпачках. Нужно проверять, покупать новые кольца и колпачки и проводить ремонт.
2. Стук двигателя. Зачастую проблема связана с гидрокомпенсаторами. Купите новые гидрокомпенсаторы, снимайте клапанную крышку и меняйте. Иногда проблемы стука 6G72 вызвана проворотом шатунных вкладышей. В данном случае велика вероятно попасть на капремонт двигателя. Проверяйте и следите за уровнем масла.
3. Плавают обороты ХХ. Проверяйте регулятор холостого хода, чаще всего проблема в нем. После чего осмотрите состояние дроссельной заслонки, возможно нужна чистка.

Кроме того, раз в 100 тыс км нужно проводить замену свечей на 6G72. Эта процедура затруднена по причине необходимости снимать впускной коллектор. Вместе с этим необходимо осмотреть фланец впускного коллектора, возможно нужна шлифовка.
Чтобы максимально оградить себя от возможных проблем, масло для 6G72 должно быть только высококачественным. Не экономьте и на бензине, регулярно проходите техническое обслуживание и ваш мотор будет ездить долго и без проблем. Ресурс двигателя 6G72 в среднем 400 и более тыс. км, при нормальном обслуживании.

Тюнинг двигателя Митсубиси 6G72

Чип-тюнинг. Буст ап. Турбо

Для начала увеличения мощности 6G72 TT нам нужно купить фронтальный интеркулер, блоу-офф, ЭБУ AEM или Mines, буст контроллер, топливный насос от Toyota Supra US, топливный регулятор Aeromotive, выхлоп весь 3″. На такой конфигурации можно получить мощность около 400 л.с. на давлении 1 бар и ехать значительно быстрее стока. Это будет золотая середина.
Дальше модифицировать турбины либо купить Garrett GT28 (или TD04-19T), покупать кованую поршневую, шпильки ARP, форсунки 750 сс или лучше, дорабатывать ГБЦ, заменить топливную магистраль на армированную, купить другой толстый радиатор, другой масляный радиатор. После всего этого ваш 6G72TT поедет как надо.

Строкер

Существует несколько способов увеличить рабочий объем двигателя 6G72. Наиболее простой это купить готовый строкер кит, обычно они увеличивают объем до 3.4 л. Второй способ, вкратце: купить блок цилиндров 6G74, купить кованые поршни 93 мм под степень сжатия 8.5 или расточить под 95 мм поршень (что даст 3.6 л.). Вместе с этим купить шатуны Pauter и накрыть сверху головкой 6G72 TT, докупить шпильки ARP, доработать поддон.

Тюнинг атмосферных версий 6G72 (SOHC/DOHC/GDI) не стоит тех трат. Гораздо дальновидней будет купить Mitsubishi 6G72 TT.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

<<НАЗАД

The post 6G72 first appeared on MOTORSWIKI.

Характеристики двигателя Митсубиси 6G73

Надежность, проблемы и ремонт двигателя Митсубиси 6G73 2.5 л.

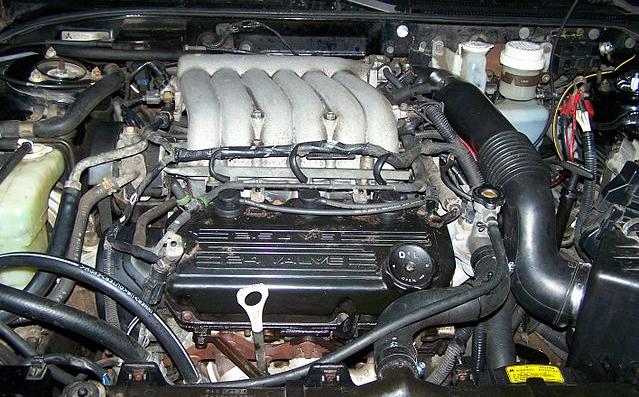

Маленький 6-цилиндровый двигатель семейства Cyclone (другие его представители: 6G71, 6G72, 6G74 и 6G75) появился в 1990 году и представлял собой 6G72 с цилиндрами меньшего диаметра (83.5 мм, против 91.1 мм). Степень сжатия 9.4. Головки блока цилиндров одновальные SOHC 24V с гидрокомпенсаторами. Диаметр впускных клапанов 33 мм, выпускных 29 мм. Мощность такого двигателя составляла 164-166 л.с. и ставились они на Chrysler Cirrus, Sebring и Dodge Avenger.

В дальнейшем степень сжатия была увеличена до 10, а мощность подросла до 170-175 л.с. Такие моторы ставились на Mitsubishi Galant и Diamant. Самая мощная версия имела головку DOHC 24V с системой непосредственного впрыска топлива GDI, степень сжатия была увеличена до 11. Такой силовой агрегат устанавливался на Mitsubishi Diamante.
В системе ГРМ используется ремень, замена ремня ГРМ требуется каждые 90 тыс. км. Вместе с ним меняется ролик и помпа.

Выпускался 6G73 до 2002 года, после чего был снят с производства.

Проблемы и недостатки двигателей Митсубиси 6G73 2.5 л.

Неисправности двигателя 6G73 аналогичны встречающимся в 6G72. Узнать о них детально можно здесь.

Тюнинг двигателя Mitsubishi 6G73

Турбо

Имея в серии Cyclone V6 отличный двигатель 6G72TT, дорабатывать тупиковый 6G73 просто преступление. Купите 6G72 TT и сделайте буст ап, процесс описан здесь.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<НАЗАД

The post 6G73 first appeared on MOTORSWIKI.

Характеристики двигателя Митсубиси 6G74

Надежность, проблемы и ремонт двигателя Митсубиси 6G74 3.5 л.

Крупный представитель семейства Cyclone V6 (в которое вошли 6G71, 6G72, 6G73 и 6G75) 6G74 был разработан на базе 6G72 и вышел в свет в 1992 году. Блок цилиндров нового двигателя был доработан под использование коленвала с ходом поршня 85.8 мм, диаметр цилиндров увеличен с 91.1 мм до 93 мм. Головки блока цилиндров ставились различные, все с гидрокомпенсаторами. Самая простая SOHC 24V, степень сжатия здесь 9.5, мощность от 180 до 222 л.с. 6G74 SOHC можно встретить на следующих автомобилях: Mitsubishi Triton/L200, Pajero Sport, Pajero 2/3/4, Montero, Magna/Verada.

Следующий тип ГБЦ на 6G74 был DOHC, степень сжатия увеличена до 10. Мощность 208-230 л.с. Версии с системой изменения фаз газораспределения и высоты подъема клапанов MIVEC помощнее — 260-264 л.с. Ставились эти моторы на Mitsubishi Debonair, Diamante, Pajero 2. На базе такого двигателя был разработан Mitsubishi Pajero Evolution, мощность которого равно 280 л.с.
Последняя вариация это ГБЦ DOHC 24V GDI, с системой непосредственного впрыска топлива. Степень сжатия увеличена до 10.4, мощность от 220 до 245 л.с. Ставился такой мотор на Mitsubishi Pajero 3, Challenger.
ГРМ приводится в действие ремнем, замена ремня ГРМ на 6G74 обязательна каждые 90 тыс. км. Вместе с ним меняем ролик и помпу.

С 2003 года, 6G74 неспешно менялся более мощным и объемным 6G75. В 2019 году выпуск 6G74 был завершен и сегодня его место занял 6B31.

Проблемы и недостатки двигателей Митсубиси 6G74 3.5 л.

Недостатки 3.5-литрового движка аналогичны таковым в 6G72, узнать о них можно кликнув здесь. Дополнительно к этому имеется проблема в GDI. Если ваш 6G74 глохнет, тогда стоит почистить фильтрики ТНВД и клапан холостого хода.

Тюнинг двигателя Mitsubishi 6G74

6G74TT

Процесс турбирования 3.5-литрового 6G74 описан тут. Покупать турбокиты не столь эффективно когда есть готовое решение от родственного 6G72TT.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<НАЗАД

The post 6G74 first appeared on MOTORSWIKI.

Характеристики двигателя Митсубиси 6G75

Надежность, проблемы и ремонт двигателя Митсубиси 6G75 3.8 л.

Самый крупный и новый двигатель семейства Cyclone V6 (в которое вошли 6G71, 6G72, 6G73, 6G74) появился в 2003 году на Mitsubishi Pajero 3. В отличие от предшественника 6G74, новый 6G75 получил доработанный, увеличенный в высоту на 2 мм, блок цилиндров под коленвал с ходом поршня 90 мм (был 85.8 мм), увеличился диаметр цилиндров с 93 мм до 95 мм, изменились шатуны, теперь они кованые.

Головка блока цилиндров одновальная 24-клапанная с системой изменения фаз газораспределения и высоты подъема клапанов MIVEC. Степень сжатия 9.8. Вместе с тем выпускалась и SOHC GDI версия, с непосредственным впрыском топлива, со степенью сжатия 10.

В газораспределительном механизме используется ремень, замена ремня ГРМ на 6G75, вместе с роликом и помпой, требуется каждые 90 тыс. км.

Проблемы и недостатки двигателей Митсубиси 6G75 3.8 л.

В области неисправностей двигатель 6G75 аналогичен всем своим родственникам по серии  Cyclone V6. Узнать детально о проблемах можно здесь.

Тюнинг двигателя Mitsubishi 6G75

Чип-тюнинг

Самым простым вариантом тюнинга 6G75 это сделать чип-тюнинг, купить спортивный выхлоп или просто удалить катализаторы. Это даст чуть более агрессивный звук и мощность +20-30 л.с., в сумме около 280 л.с.
Можно купить компрессор кит с небольшим давлением (до 0.5 бар) и установить на сток поршневую. Такие киты выпускались, возможно удастся найти.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<НАЗАД

The post 6G75 first appeared on MOTORSWIKI.
